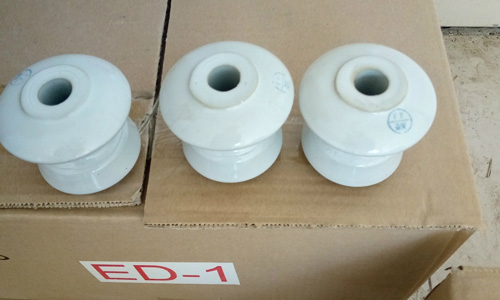

低壓蝶式絕緣子ED-1

一、概述
用于直流或工頻交流額定電壓低于1000V的架空電力線路中，作絕緣和固定導線用。按其結構型式分為低壓針式絕緣子、低壓蝶式絕緣子、低壓線軸式絕緣子。其安裝使用地點的周圍環境溫度為-40℃~+40℃，海拔不超過1000m。
二、技術標準
JB/T 10585.1-2006 《低壓電力線路絕緣子 第1部分：低壓架空電力線路絕緣子》
三、型號說明
針式：
PD——低壓線路針式絕緣子;
“-”后數字為形狀尺寸序數，“1”為尺寸最大的一種;
T、M、W——安裝連接形式代號，T表示鐵擔直腳，M表示木擔直腳，W表示彎腳。
蝶式：
ED——低壓線路蝶式絕緣子;
“-”后數字為形狀尺寸序數，“1”為尺寸最大的一種。
線軸式：
EX——低壓線軸式絕緣子;
“-”后數字為形狀尺寸序數，“1”為尺寸最大的一種。

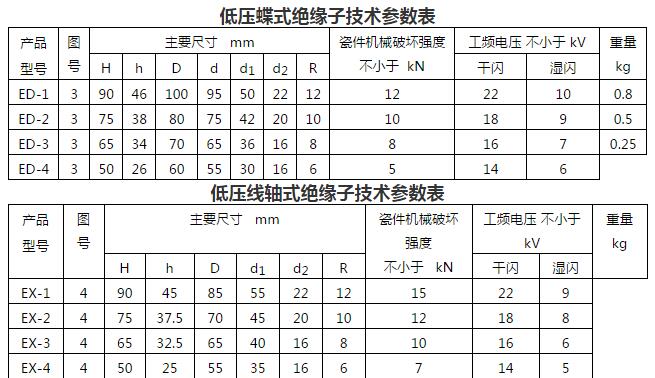

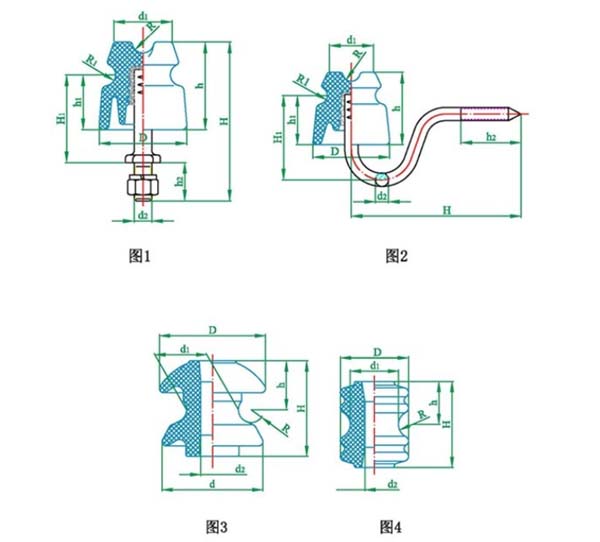

四、外形技術參數

|
