防雷針式絕緣子FEG-12/5B
國標代號 : FEG-12/5B
同類產品其他廠家代號 : FFWP-10/20，F(xiàn)FWP-10/20B,FHPQ-10/5T20，F(xiàn)HPQ-10/5T20C，F(xiàn)HY5C-10C-1，
詳細描述：
1、產品簡介
隨著配電線路發展和線路改造絕緣化，傳統的設計，由于絕緣線路有先天不足的耐雷水平，難以承受直接雷或感應雷的作用，雷擊斷線、瓷絕緣子炸毀等已經成為電力面臨的又一個新的難題。目前國內外架空配電線路防雷的主要措施有：架設架空避雷線、安裝鉗箝位絕緣子、在柱式絕緣子上安裝過電壓保護器，負荷側裝防弧金具。但現有的技術存在以下缺點：投資成本較大，施工安裝復雜，需剝開絕緣層，導致線芯進水和腐蝕，瓷絕緣子傘裙因燃弧燒裂，受環網供電負荷側變化影響等。FEG型防雷支柱絕緣子是新型組合式結構的二合一產品，采取先堵塞后疏通設計理念，增強了絕緣性能和防污穢水平，適用于架空線路的絕緣支撐，而且還具有防止架空絕緣導線雷擊斷線、瓷絕緣子炸毀及減少雷擊跳閘的保護功能。其原理為：當雷電過電壓超過絕緣堵塞一定數值時，在防雷支柱的引弧棒和鋼腳之間引起閃絡放電，形成短路通道，接續的工頻電弧便在放電間隙處燃燒，以保護導線免于燒傷。本產品應用于絕緣線時還具有穿刺通電功能，安裝施工極為方便可靠，不需剝開絕緣層可避免線芯進水和腐蝕，同時也極大減輕操作人員的勞動強度。由于把支柱絕緣子和防弧金具合二為一（等電位），不受環網供電負荷側（背離電源側）影響，更使線路簡潔美觀并極大地降低了造價。本產品性能可靠，投資少，收效大，為電力部門防止架空絕緣導線雷擊斷線提供了一條經濟有效的途徑。
2、結構特點：
A.本產品分穿刺式和非穿刺式（剝除絕緣層）二種，其主要由絕緣護罩、夾線鋁合金金具、復合絕緣子、引弧棒和下鋼腳等組成，結構見示圖1。
B.引弧棒和夾線金具裝配連接成一體，當雷擊發生時，引弧棒和下鋼腳之間引起閃絡放電，形成短路通道，接續的工頻電弧移動到引弧棒和鋼腳之間燃燒，以保護導線免于燒傷。因引弧棒繞開傘裙并調至最佳放電間隙，放電效果更好并防止燒壞絕緣子傘裙。
C.FEG-12/5型具有穿刺式的刺齒構造，刺齒可拆卸，剝皮或不剝皮用途可選擇。刺齒采用比鋁強度更高電性能更好的銅合金，表面經過電（滲）鍍處理以防止銅鋁結合時氧化，這樣銅或鋁線路都可使用。穿刺式的不需剝除導線絕緣層，避免線芯進水和腐蝕，安裝施工極為方便，可極大地減輕操作工人的勞動強度。
E.采用復合材料制作的絕緣子比PS-15等電瓷絕緣子的絕緣性能好，并且其爬電距離大，提高了絕緣子的防污穢水平，可滿足廣大用戶對絕緣子的防污穢要求。
F.絕緣護罩采用硅橡膠材料制成，具有良好的絕緣性能、抗老化性能和阻燃性能。
G.已考慮到防止鳥類對架空導線造成短路危害的獨特結構。
H.能耐受5次左右工頻大電流電弧的燒灼
3、安裝方法：仿冒必究）
A.防雷支柱絕緣子的夾線槽應對準導線平行方向安裝在橫擔上，擰緊鋼腳螺母，等同傳統的絕緣子安裝方法，把引弧棒朝向橫擔的（距離橫擔最遠處）遠外側;引弧棒朝向一個方向，最好是朝向負荷側；
B.穿刺式的夾線方式為：根據導線截面及天氣溫度設定扭力扳手扭力值：26-32Nm，用扭力扳手交替、對稱擰緊2個壓力螺母。用肉眼檢查，基本看不見刺齒根部即可，然后擰緊備緊螺母，防止壓力螺母松動。
C.非穿刺式的夾線方式為：絕緣導線剝開一段約65-80mm嵌入絕緣子夾線金具上, 用扳手把壓緊螺母擰緊帶動壓塊座壓緊導線即可；絕緣護罩裝配在夾線金具的外部。

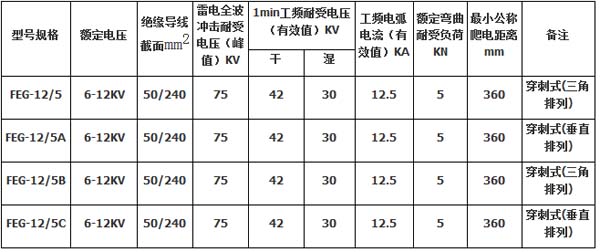

產品型號規格：
|
|
|
|
|
